4
DuraForm HST Composite纤维增强工程塑料
DuraForm HST Composite纤维增强工程塑料
DuraForm HST Composite材料是纤维增强工程塑料，具有优秀的刚度、强度和耐热性。
应用实例：
1.要求高刚度和热阻力的耐用样件

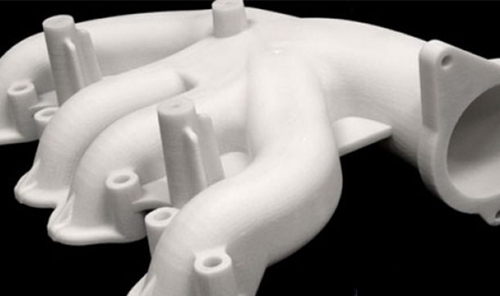

2.中小型直接制造的最终用途零部件
3.需要高强度的围墙及房屋外罩

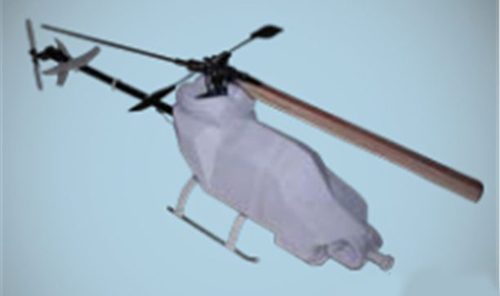

4.飞机及赛车零件
5.体育用品
|
常规属性
|
|
规格
|
条件
|
度量标准
|
U.S.
|
|
密度
|
ASTM D792
|
1.20 g/cm³
|
1.20 g/cm³
|
|
机械性能
|
|
测量
|
条件
|
度量标准
X轴向 Z轴向
|
U.S.
|
|
拉伸强度(屈服)
|
ASTM D638
|
无
|
无
|
|
拉伸强度(最终)
|
ASTM D638
|
48-51 MPa
|
31-34
MPa 7
|
7050-7350
psi
|
4500-4900 psi
|
|
拉伸模量
|
ASTM D638
|
5475-5725
MPa
|
2900-3000 MPa
|
795-831 ksi
|
421-434 ksi
|
|
屈服延伸率,%
|
ASTM D638
|
无
|
无
|
|
断裂伸长率,%
|
ASTM D638
|
4.5%
|
2.7%
|
4.5%
|
2.7%
|
|
挠曲强度(屈服)
|
ASTM D790
|
无
|
无
|
|
挠曲强度(最终)
|
ASTM D790
|
83-89 MPa
|
64-68 MPa
|
12000-12900 psi
|
9275-9850 psi
|
|
挠曲模量
|
ASTM D790
|
4400-4550
MPa
|
2625-2825
MPa
|
638-660 ksi
|
381-410 ksi
|
|
邵氏硬度 D
|
ASTM D2240
|
75
|
75
|
|
冲击强度
(悬臂缺口冲击试验,23℃)
|
ASTM D256
|
37.4 J/m
|
0.7ft-lb/in
|
|
冲击强度
(悬臂无缺口冲击试验,23℃)
|
ASTM D256
|
310 J/m
|
5.8 ft-lb/in
|
|
加德纳落锤冲击试验
|
ASTM D5420
|
5 J
|
3.7 ft-lb
|
|
热性能
|
|
热挠曲温度(热变形)
|
ASTM D648
@ 0.45 MPa
@ 1.82 MPa
|
184 °C
179 °C
|
178.8 °C
135 °C
|
363 °F
355 °F
|
354 °F
276 °F
|
|
热膨胀系数
|
ASTM E831
@ 0 - 50℃
@ 85 - 145℃
|
138.3
µm/m-°C
267.2
µm/m-°C
|
102.7
µm/m-°C
184.2
µm/m-°C
|
76.8
µin/in-°F
148.4
µin/in-°F
|
57
µin/in-F
102.3
µin/in-°F
|
|
比热容
|
ASTM E1269
|
1.503J/g-℃
|
0.359 BTU/lb-°F
|
|
易燃性
|
UL 94
|
HB
|
HB
|
|
电气性能
|
|
体积电阻率
|
ASTM D257
|
6.7x 10^15 ohm-cm
|
6.7x 10^15 ohm-cm
|
|
表面电阻率
|
ASTM D257
|
5.2 x 10^15 ohm
|
5.2 x 10^15 ohm
|
|
消耗因数,1 KHz
|
ASTM D150
|
0.028
|
0.028
|
|
介电常数,1 KHz
|
ASTM D150
|
3.14
|
3.14
|
|
介电强度
|
ASTM D149
|
18.5 kV/mm
|
470kV/in
|
sPro 140
sPro 230
sPro 60 HD
|
服务热线： 135 7086 9158
English
