服务热线: 135 7086 9158

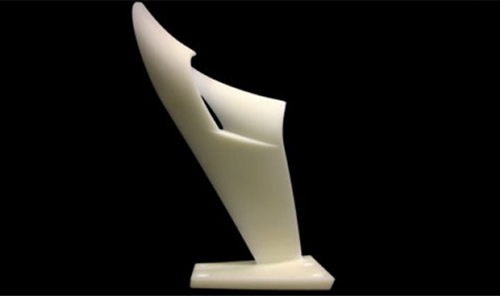

液体材料
规格 |
条件 |
值 |
外观 |
|
不透明白色 |
液体密度 |
@ 25 ℃ (77 °F) |
1.59g/cm³ |
固体密度 |
@ 25 ℃ (77 °F) |
1.62g/cm³ |
粘度 |
@ 30 ℃ (86 °F) |
1500 -2000cps |
穿透深度(Dp)* |
|
5.7mils |
临界曝光(Ec)* |
|
7.2mJ/cm² |
固化材料
规格 |
条件 |
度量标准 |
U.S. |
拉伸强度 |
ASTM D638 |
78 - 87 MPa |
11,300 - 12,600 PSI |
拉伸模量 |
ASTM D638 |
9,460 - 9,680 MPa |
1,370 - 1,400 KSI |
断裂伸长率,% |
ASTM D638 |
1 - 1.5% |
1 - 1.5% |
挠曲强度 |
ASTM D790 |
137 - 145 MPa |
19.9 - 21.0 KSI |
挠曲模量 |
ASTM D790 |
8,270 - 8,370 MPa |
1,200 - 1,210 KSI |
冲击强度(悬臂缺口冲击试验,23℃) |
ASTM D256 |
14.5 - 17.9 J/m |
0.27 - 0.34 ft-lb/in |
热挠曲温度 |
ASTM D 648 @ 66 PSI @ 264 PSI |
148 °C 95 °C |
298 °F 203 °F |
热挠曲温度 (热固化2小时,120℃时) |
ASTM D 648 @ 66 PSI @ 264 PSI |
220 °C 97 °C |
428 °F 207 °F |
邵氏硬度D |
|
89 |
89 |
热膨胀系数 |
ASTM E 831-93 25-57 °C 70-200 °C |
31.1 μm/m-°C 87.4 μm/m-°C |
17.3 μin/in-°F 45.6 μin/in-°F |
玻璃化转变(Tg) |
DMA, E” |
108 - 110 °C |
226 - 230 °F |
玻璃化转变(Tg) (热固化2小时,120℃时) |
DMA, E” |
112 - 114 °C |
234 - 237 °F |
Copyright © 深圳市艾尔博特科技有限公司 版权所有 粤ICP备18043207号 技术支持:深圳朝阳企讯通 【后台管理】 【百度统计】
