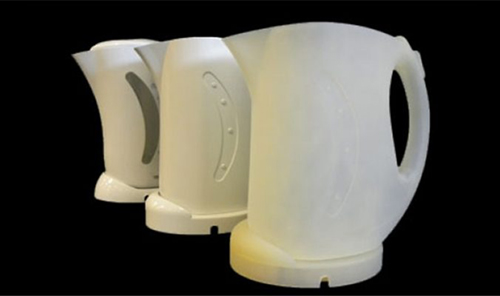

规格

条件

值

外观

琥珀色

液体密度

@ 25 ℃ (77 °F)

1.32 g/cm³

固体密度

@ 25 ℃ (77 °F)

1.36g/cm³

粘度

@ 30 ℃ (86 °F)

605cps

穿透深度(Dp)*

5.6mils

临界曝光(Ec)*

11.5mJ/cm²

规格

条件

度量标准

U.S.

拉伸强度

ASTM D638

57 - 78 MPa

8,270 - 11,320 PSI

拉伸模量

ASTM D638

4,220 - 4,790 MPa

612 - 695 KSI

断裂伸长率(%)

ASTM D638

1.3 - 2.5%

1.3 - 2.5%

挠曲强度

ASTM D790

77 - 126 MPa

11,170 -18,380 PSI

挠曲模量

ASTM D790

4,180 - 4,790 MPa

606 - 695 KSI

冲击强度

(悬臂缺口冲击试验,23℃)

ASTM D256

21.3 - 27.3 J/m

0.4 - 0.5 ft-lb/in

热挠曲温度

ASTM D 648

@ 66 PSI

@ 264 PSI

78 °C

59 °C

172 °F

138 °F

热挠曲温度

（120℃时 热固化）

ASTM D 648

@ 66 PSI

@ 264 PSI

48 μm/m -°C

92 μm/m -°C

27 μin/in -°F

51 μin/in -°F

邵氏硬度D

86

86

热膨胀系数

ASTM E 831-93

TMA(T

71-131 µm/m-°C

153 µm/m-°C

141 µin/in - °F

326 µin/in - °F

玻璃化转变(Tg)

（120℃时热固化）

DMA, E”

104 °C

110 °C

219 °F

230 °F
