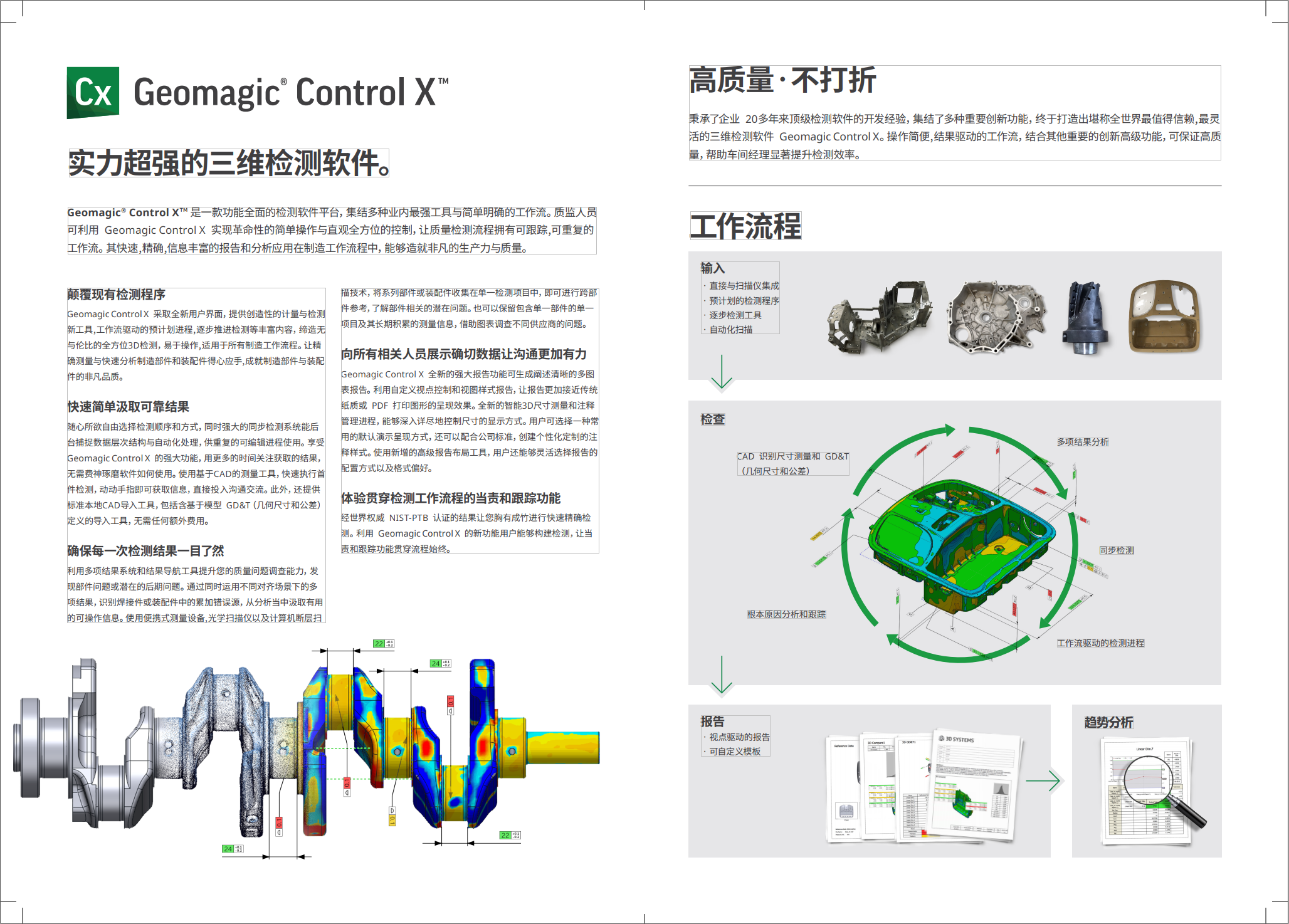

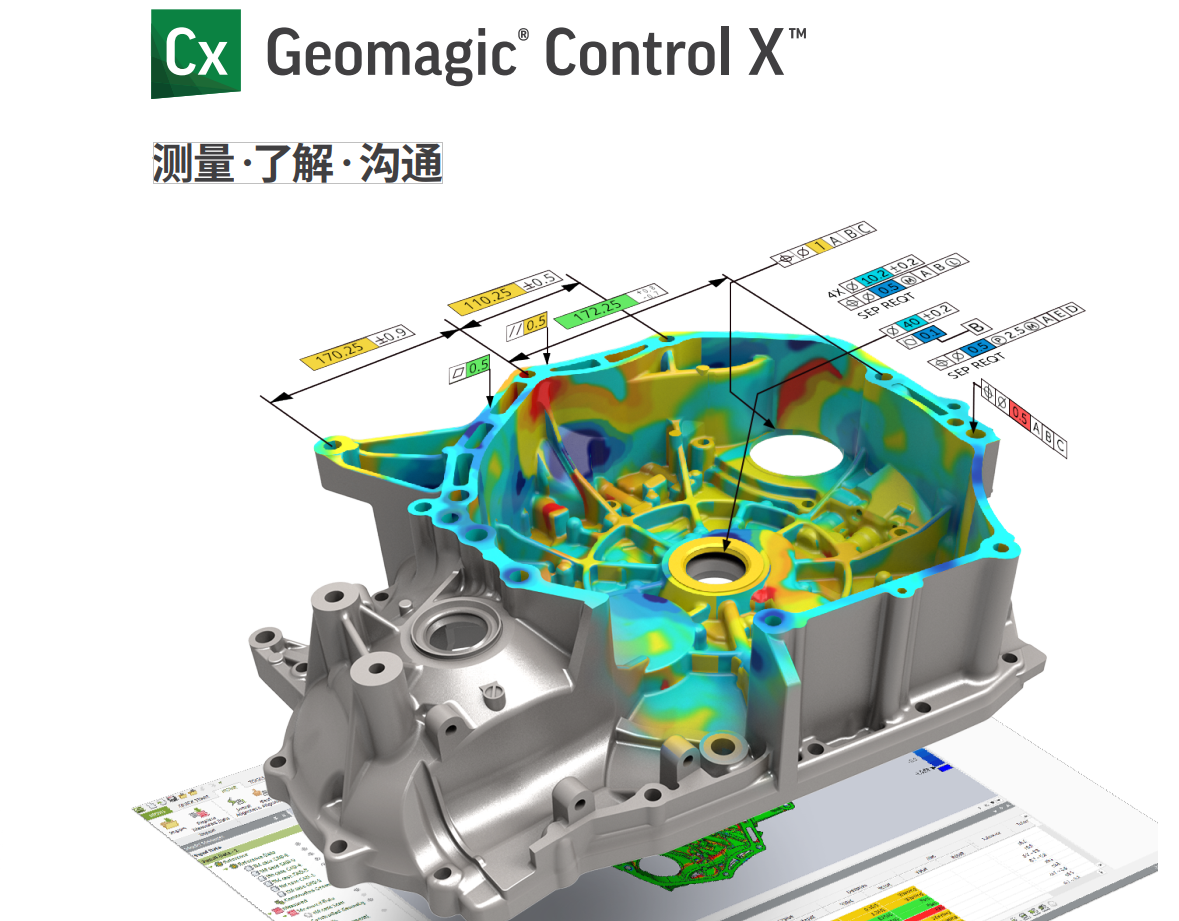

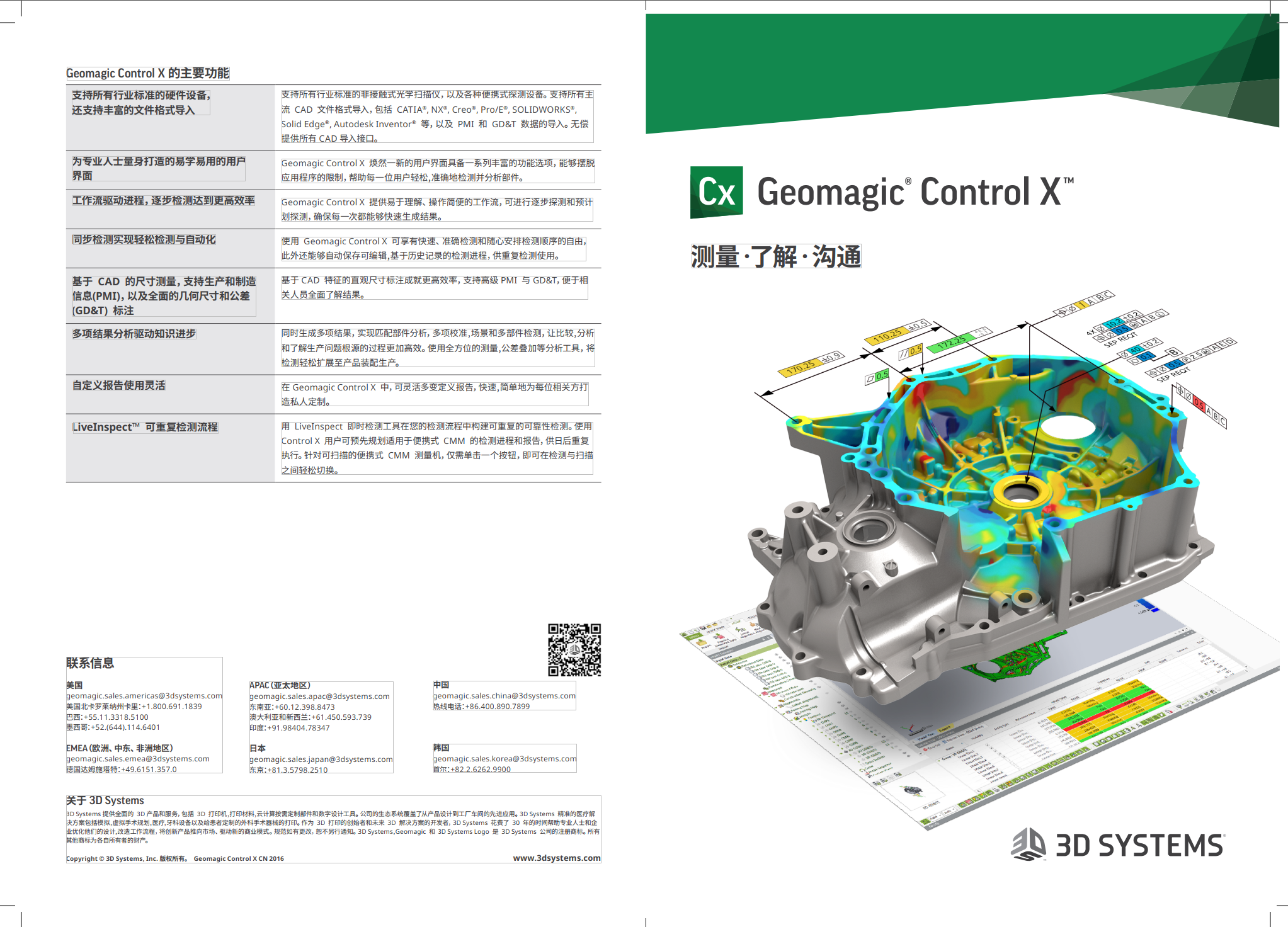

      Geomagic Control X
      Geomagic®Control X™是一款功能全面的检测软件平台,集结多种业内最强工具与简单明确的工作流。质监人员<
      Geomagic Control X
      • 详情说明
      • 功能
      • 技术参数
      • Geomagic®Control X™是一款功能全面的检测软件平台,集结多种业内最强工具与简单明确的工作流。质监人员
        可利用Geomagic Control X实现革命性的简单操作与直观全方位的控制,让质量检测流程拥有可跟踪,可重复的工作流。其快速,精确,信息丰富的报告和分析应用在制造工作流程中,能够造就非凡的生产力与质量。


      • Geomagic Studio® 功能
        Geomagic Studio拓扩并整合了对点云及多边形的编辑功能,再加上功能强大的曲面处理工具,即可帮助您更快地创建高品质三维数模。此外,由于Geomagic Studio能从任意外形中获取设计意图,您也可将参数化模型无缝转换至主流 CAD 软件。最新版Geomagic Studio 还包括了新平台展示,更多的定制化选项。

        主要功能


        ·广泛支持非接触式和接触式硬测设备
        ·业界最精确、最全面的三维扫描数据处理能力
        ·直接将精确的、基于历史记录的三维 数据转移至参数CAD系统
        ·功能强大的自动化点云数据清理、网格分析和修复、重建网格处理工具、补丁功能以及更多功能
        ·包含命令行驱动的版本和Python脚本环境,允许更快的速度和更多定制
        ·全面支持、技术帮助、培训和免费试用 Geomagic 产品


        参数化接口直接导入CAD软件


        ·直接将基于历史记录的模型输出至主流CAD软件,包括 Autodesk® Inventor®、CREO® Elements/Pro™ (Pro/ENGINEER™)、CATIA®和 SolidWorks®,而且能够输出至直接建模软件,比如 SpaceClaim
        ·自动将下列曲面类型拟合为网格数据:平面、柱面、锥面、挤出面、旋转面、扫掠面、放样面和自由曲面
        ·自动提取经过优化的扫掠面、旋转面和挤出面轮廓曲线
        ·使用可用的工具和参数控制曲面拟合
        ·自动拉伸和修剪曲面以在相邻曲面之间创建完美的锐化边
        ·将参数曲面、实体、基准和曲线无缝地转移至 CAD以自动构建通用数模


        扫描处理和硬测数据


        ·从所有主流的三维扫描仪、数字转换器和硬测中采集点数据
        ·优化扫描数据(孤立点检测、降噪、移除重叠)
        ·自动或手动注册和合并多个扫描数据集
        ·处理大型三维点云和硬测数据集

        点云和多边形快速处理


        ·根据基于随机、一致和曲率的点采样降低密集的数据集
        ·从点云数据中创建精确多边形
        ·修改、编辑和清除多边形模型
        ·一键单击即可自动检测并修正多边形网格中的错误
        ·检测并创建模型上的原始特征(例如柱面和平面)
        ·新补丁命令提供了卓越的多边形模型快速精确修复的能力
        ·自动填充模型中的破损孔
        ·以多种文件格式导出模型,包括:STL、OBJ、VRML、DXF、PLY 和 3DS
        ·经过改进后输出至三维PDF(其中完全内嵌的工作三维模型可用 PDF 文档进行查看),现在还支持 .PRC 格式
        ·直观的草图功能允许从点云和多边形模型中直接创建和编辑横截面曲线

        更灵活更快捷


        ·Python 脚本环境允许您进行定制,并且提供对所选命令的深度访问
        ·Geomagic Studio内含的、命令行驱动的软件版本消除了图形用户界面所花费的内存,从而使您能够节省时间
        ·经过优化,数据处理速度更快,能够有效地处理更大、更密集的点云
        ·以所有主要中性多边形和NURBS格式导出高质量三维 数据
        ·众多硬件插件和支持的文件格式,例如STL、OBJ、VRML、DXF、PLY 和 3DS,无额外费用

        精确的曲面建模


        ·将基于历史记录的数模直接导出至主流 CAD 软件,包括 Autodesk® Inventor®、CREO® Elements/Pro™、CATIA® 和 SolidWorks®
        ·自动将下列曲面类型拟合为网格数据:平面、柱面、锥面、挤出面、旋转面、扫掠面、放样面和自由曲面
        ·自动提取经过优化的扫掠面、旋转面和挤出面轮廓曲线
        ·使用可用的工具和参数控制曲面拟合
        ·自动拉伸和修剪曲面以在相邻曲面之间创建完美的锐化边
        ·将参数曲面、实体、基准和曲线无缝地转移至 CAD 以自动构建通用数模

        功能强大的用户界面


        ·业界最具用户友好界面的软件,可从扫描、硬测和其他数据来源中快速创建物理对象的三维多边形、曲面和 CAD 模型
        ·强化的用户界面,使得对命令的访问更加直观,而且能够对所有的 Geomagic 软件工具的界面进一步标准化
        ·全球可用 9 种语言版本
      • Geomagic Studio®技术参数
        支持的扫描仪, 点云数据格式和CAD格式
        Geomagic Studio® 支持主流XYZ/ASCII格式的三维照相扫描仪,处理有序或无序点云及所获数据。
        ·3PI - ShapeGrabber
        ·AC - Steinbichler
        ·ASC - generic ASCII
        ·BIN, SWL - Perceptron
        ·BRE - Breuckmann
        ·BTX - Surphaser
        ·CDK, CDM, RGV, RVM, VVD - Konica Minolta
        ·COP - Pulsetech
        ·CWK - Kreon
        ·DBT - Digibotics
        ·FLS - Faro LS
        ·G3D, SURF - GOM
        ·GPD - Geomagic
        ·GTI - Genex
        ·HYM - Hymarc
        ·ICV - Solutionix
        ·MET, MTN - Metron
        ·NET - InSpeck
        ·OPD - Optimet
        ·OPT - Open Technologies
        ·PIX - Roland
        ·PCT - Vialux
        ·PMJ/X - 3D Digital
        ·PTX - Leica
        ·SAB2 - Nikon
        ·SCN, MGP - Laser Design
        ·SCN - Next Engine
        ·STB - Scantech
        ·XYZ - Opton
        ·XYZN - Cognitens

        ·ZFS - Zoller & Frohlich


        三角网格导入 / 导出格式
        ·3DS
        ·OBJ
        ·DXF
        ·PLY
        ·STL
        ·LWO
        ·VRML

        ·WRP


        三维CAD导入 / 导出格式
        ·IGES
        ·STEP 203/214
        ·VDA
        ·Parasolid .x_t* and .x_b
        ·Pro/ENGINEER PRT

        ·SAT


        支持集成的MCAD平台
        ·SolidWorks (2011, 2012)
        ·Autodesk Inventor (2011, 2012)
        ·CATIA V5 (R20, R21)
        ·Creo Elements/Pro (Pro/ENGINEER Wildfire (5.0))

        ·SpaceClaim


        语言
        ·中文
        ·英文
        ·法语
        ·德语
        ·意大利语
        ·日语
        ·西班牙语
        ·捷克语
        ·俄语

        ·葡萄牙语


        系统最低配置
        操作系统
        ·Windows 7 (32 bit and 64 bit)
        ·Windows Vista SP1 (32 bit and 64 bit)

        ·Windows XP SP3 (32 bit and 64 bit)


        其他系统要求
        ·Windows .NET Framework 3.5 SP1 and .NET 4.0

        ·Microsoft Office 2010


        显示
        ·1280 x 1024 resolution or better
        ·24-bit color/32-bit color depth recommended
        ·Open GL 1.1 compliance
        CPU

        ·Intel compatible 2 GHz or better/Dual or Quad core 2 GHz CPUs recommended


        内存
        ·32-bit systems: 2 GB recommended minimum

        ·64-bit systems: 8 GB recommended minimum


        硬盘空间

        ·10 GB or more


        显卡
        ·Geomagic 推荐显卡列表
